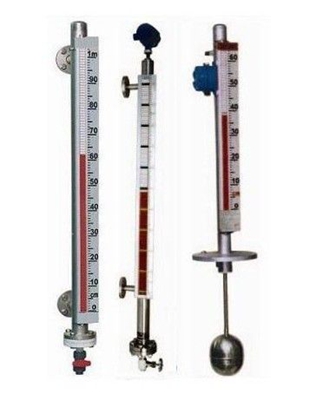

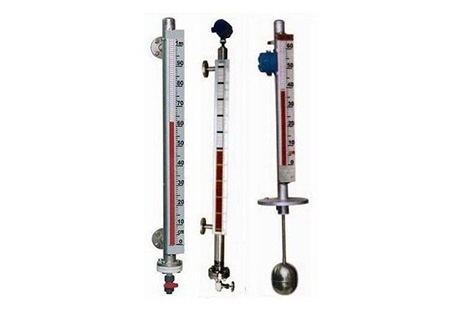

磁翻板液位计

一、产品简介：
      磁翻板液位计也叫磁性浮子液位计，是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境，是石油、化工等工业部门的理想液位测量产品。 磁翻板液位计配置上、下限开关输出，可实现远距离报警、限位控制。磁翻板液位计配置变送器，可实现液位的远距离指示、检测与控制。根据在容器安装位置的不同，主要有侧装式和顶装式两种形式。

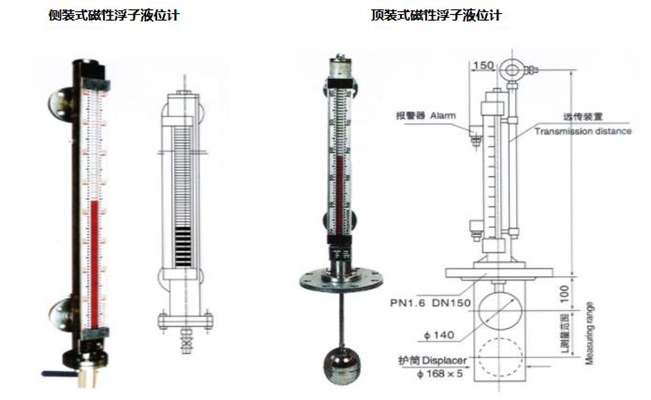

二、产品结构： 三、产品技术参数：

安装方式	侧装式（UZC型）	顶装式(UZD型）
主体材质	SS304、SS316、SS316L、衬F4
标尺导管材质	铝合金
浮子材质	钛合金
测量范围	300～15000mm
指示精度	±10mm
介质温度	-80～350℃	-40～350℃
介质密度	≥0.45g/cm3	≥0.79g/cm3
介质粘度	≤0.4Pa.s对于粘度大的介质或测量温度低时易结晶的介质可选用加热夹套型液位计
公称压力	0.6～1.6MPa
法兰标准	HG20592-97 DN20～DN50	HG20592-97 DN150
远传距离	0～3000km
限位报警器	AC 220V 50Hz

四、安装维护：
      1、磁翻板液位计须垂直安装于容器上，其垂直度偏差应小于3°；
      2、安装时磁翻板液位计腔体内不允许有异物进入，浮子的上下端不得颠倒；
      3、磁翻板液位计安装完毕，需用磁钢进行校正，对磁翻柱引导一次，使零位以下显示红色，零位以上显示为白色；
      4、磁翻板液位计可根据用户需要配加热夹套或电伴热装置，如用户订货时没有选择该选项，而在安装后自行采用伴热管路时，必且自配伴热装置产生的温度不能超过液位计的额定温度；
      5、磁翻板液位计投入运行时，应先打开上引液管阀门，然后，慢慢开启下引液管阀门，让液体介质平稳地进入主导管，避免液体介质带着浮子急速上升，造成磁翻柱翻转失灵或翻乱（若遇此现象，可用磁钢重新校正）。
五、订货须知：
      订货时请确定：1、口径 2、测量范围 3、压力 4、密度 5、温度 6、法兰标准，以便给您提供合适的产品。
