直通视镜的特性有哪些？有哪些操作方法？

发布时间：2022-08-31发布人：admin

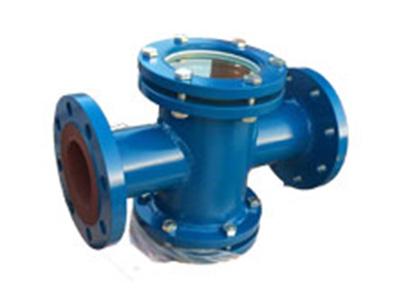

直通视镜具有安装尺寸小，而且驱动力矩小，操作简便、迅速，并且还同时具有良好的流量调节功能和关闭密封特性，视镜在大中口径、中低压力的使用领域，它是主导的视镜形式。

直通视镜参照《化工管道手册》和NB/T 47017-2011《压力容器视镜》等有关资料设计制造，也可按设计制造。接管法兰一般按HG0594-97标准执行。

用途：视镜可用于温度高，腐蚀性强、易中毒、危险性较大，易结晶的化工塔器中，以保证其安全生产。

结构：直通视镜主要由视镜底板、视镜玻璃、阀门组件等组成。

结构特点：

⑴ 采用J44W-220R DN15高压截止阀形式，锥面密封，聚四氟乙烯填料密封。

⑵ 阀盖与阀体有螺栓连接，拆装方便。

⑶ 阀瓣与阀杆为整体结构，阀体内腔介质流道通畅，防止假液位。

⑷ 整体式阀体，双阀杆结构，外型布局合理。

⑸ 阀体可通保温蒸汽，作为介质保温，防止液体结晶。

⑹ 阀体与塔类容器焊接，提高阀体温度，二次防止液体结晶。

安装使用可控式保温视镜时需注意的问题：

⑴ 改进视镜垫片的材质。使用具有耐腐蚀，耐老化，耐高温的四氟板，安装时，应对密封面及垫片进行外观检查，不得有径向沟槽和划痕等缺陷，密封垫片应安装平整，位置准确，不得有偏斜或中心偏移，且接触良好，达到使用要求。

⑵ 加强对生产工艺指标的管理。严格控制预蒸馏塔出气温度在120℃,压力1.765MPa,一吸塔出气温度≤46℃，压力1.765MPa，防止超温超压。

直通视镜的使用方法：

⑴清洁处理。在使用前可以用适量酒精棉在其表面轻微擦拭，注意：不要用含有酸性的液体进行清洁，以免腐蚀玻璃外表面。

⑵要正确选择垫片。环境工作温度在280度以内的场合，用石棉垫或四氟垫即可，当环境工作温度超出500℃时，建议选择石墨垫片。注意：玻璃越厚，所以选择的垫片厚度也要跟着相应增加。

⑶用力均匀。安装时不可用力过猛、过大，建议均匀用力按对角线方式锁紧螺丝。

⑷定期检查。视镜玻璃在安装完毕后，还必须做好定期检查工作，特别是在含有酸、碱的液体环境中，更是要做好定期检查玻璃表面受腐蚀程度，以确保一线操作人员的安全。
